Сварные равнопроходные тройники ПНД ПЭ100 — это фасонные элементы трубопровода, предназначенные для организации трёх направлений потока с одинаковым диаметром. Такие тройники широко применяются при монтаже инженерных сетей из полиэтиленовых труб.
Назначение и сфера применения
Равносторонний сегментный тройник используется для разветвления трубопровода на три идентичных направления без изменения диаметра. Конструкция обеспечивает равномерное распределение потока и стабильное давление в каждой ветви. Изделия применяются в системах:
- питьевого ГОСТ 18599-2001 и технического водоснабжения;
- канализационных и дренажных коммуникаций;
- промышленных жидкостных и технологических трубопроводов.
Важно: сварные ПЭ тройники не используются в газовых сетях, поскольку сварные швы не допускаются в газовых системах по нормативам безопасности.
Разновидности и размеры
Равносторонние тройники из полиэтилена низкого давления изготавливаются в широком диапазоне типоразмеров под различные проектные решения:
- Диаметры — от 50 до 1200 мм (все три выхода одинаковые);
- Угол отвода — 90°;
- Материал — первичный полиэтилен ПЭ100;
- SDR — подбирается в зависимости от требуемого рабочего давления.
| SDR | Рабочее давление Ру/Pn, бар | МПа |
|---|---|---|
| 11 | 16 | 1,6 |
| 13,6 | 12,5 | 1,25 |
| 17 | 10 | 1,0 |
| 21 | 8 | 0,8 |
| 26 | 6,3 | 0,63 |
Конструкция и внешний вид

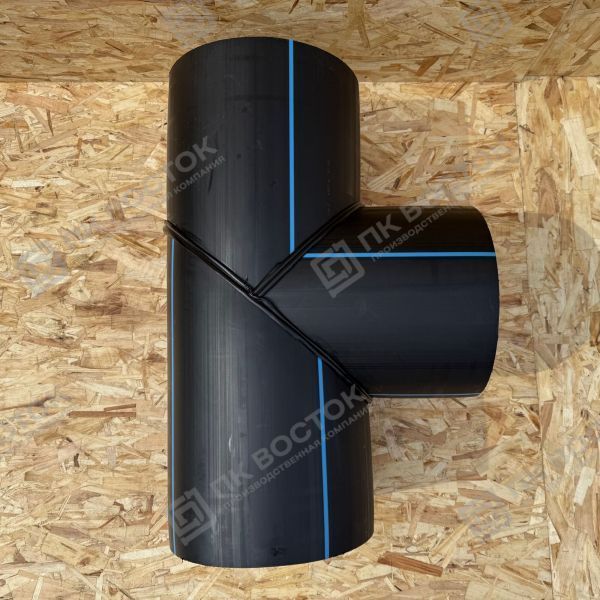

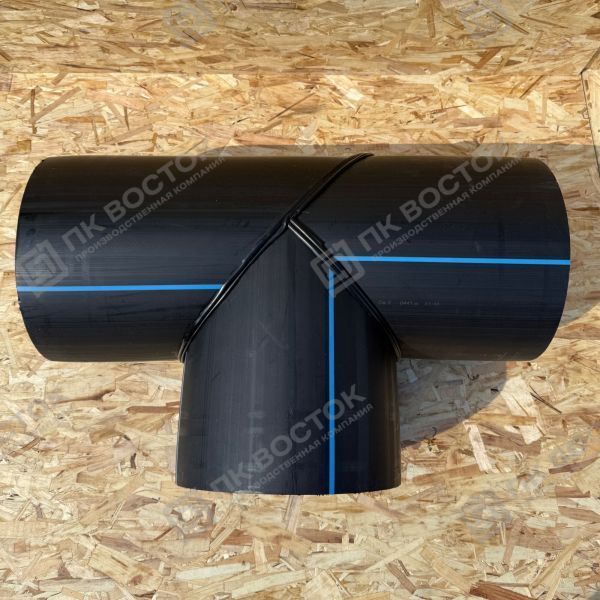

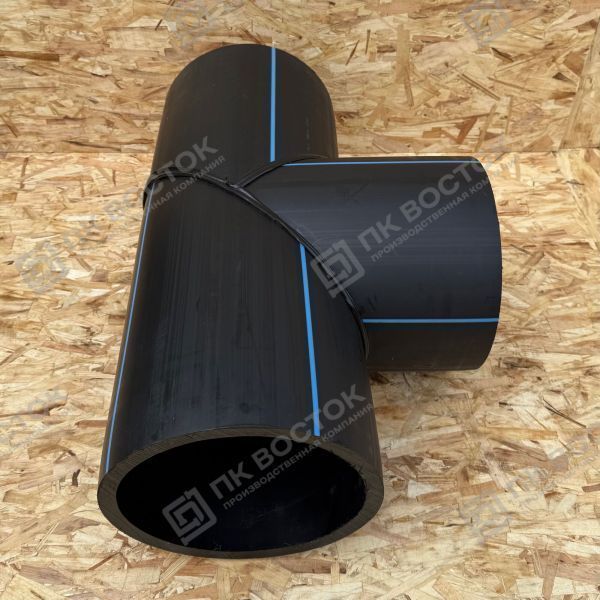

Равнопроходный тройник ПНД представляет собой Т-образный фитинг с тремя одинаковыми патрубками. Он изготавливается из напорных полиэтиленовых труб ПЭ100 ГОСТ 18599-2001. Все патрубки имеют одинаковый диаметр, что обеспечивает стабильное соединение с трубопроводом без переходов.
Внешне изделие имеет чёрный цвет с синей продольной полосой, указывающей на его предназначение для водопроводных систем.
Способ изготовления
Производство равнопроходных сварных тройников выполняется методом стыковой сварки трёх сегментов полиэтиленовых труб под контролем температуры, давления и времени нагрева. Процесс включает:
- Подготовку труб ПЭ100 по ГОСТ 18599-2001;
- Сварку элементов под углом 90° в автоматическом режиме;
- Контроль геометрии, герметичности и прочности шва;
- Охлаждение изделия и проверку качества на этапе приёмки.
Такой способ обеспечивает прочность соединений, сопоставимую с целостной трубой, и гарантирует герметичность при длительной эксплуатации.
Преимущества сварных тройников ПЭ100
- Надёжность и долговечность: выдерживают рабочее давление до 16 бар и срок службы до 50 лет;
- Экономичность: стоимость ниже по сравнению с литыми аналогами при сохранении эксплуатационных характеристик;
- Химическая и коррозионная стойкость: материал устойчив к агрессивным средам и не подвержен ржавчине;
- Высокая механическая прочность: тройники сохраняют форму и целостность при изменениях давления и температуры;
- Устойчивость к УФ и перепадам температуры: подходят для наружных и подземных систем водоснабжения;
- Гладкая внутренняя поверхность: обеспечивает минимальные потери давления и предотвращает образование отложений.
Монтаж
Подключение равнопроходных тройников ПНД выполняется стыковой или электромуфтовой сваркой. Перед соединением поверхности патрубков зачищаются и выравниваются, после чего осуществляется термическое сплавление. Полученное соединение отличается герметичностью и долговечностью, сопоставимой с трубой без фитингов.
Стандарты производства
Все равнопроходные тройники ПНД ПЭ100 изготавливаются по ТУ 22.21.29-002-03448534-2022 . Продукция проходит обязательный контроль качества.
