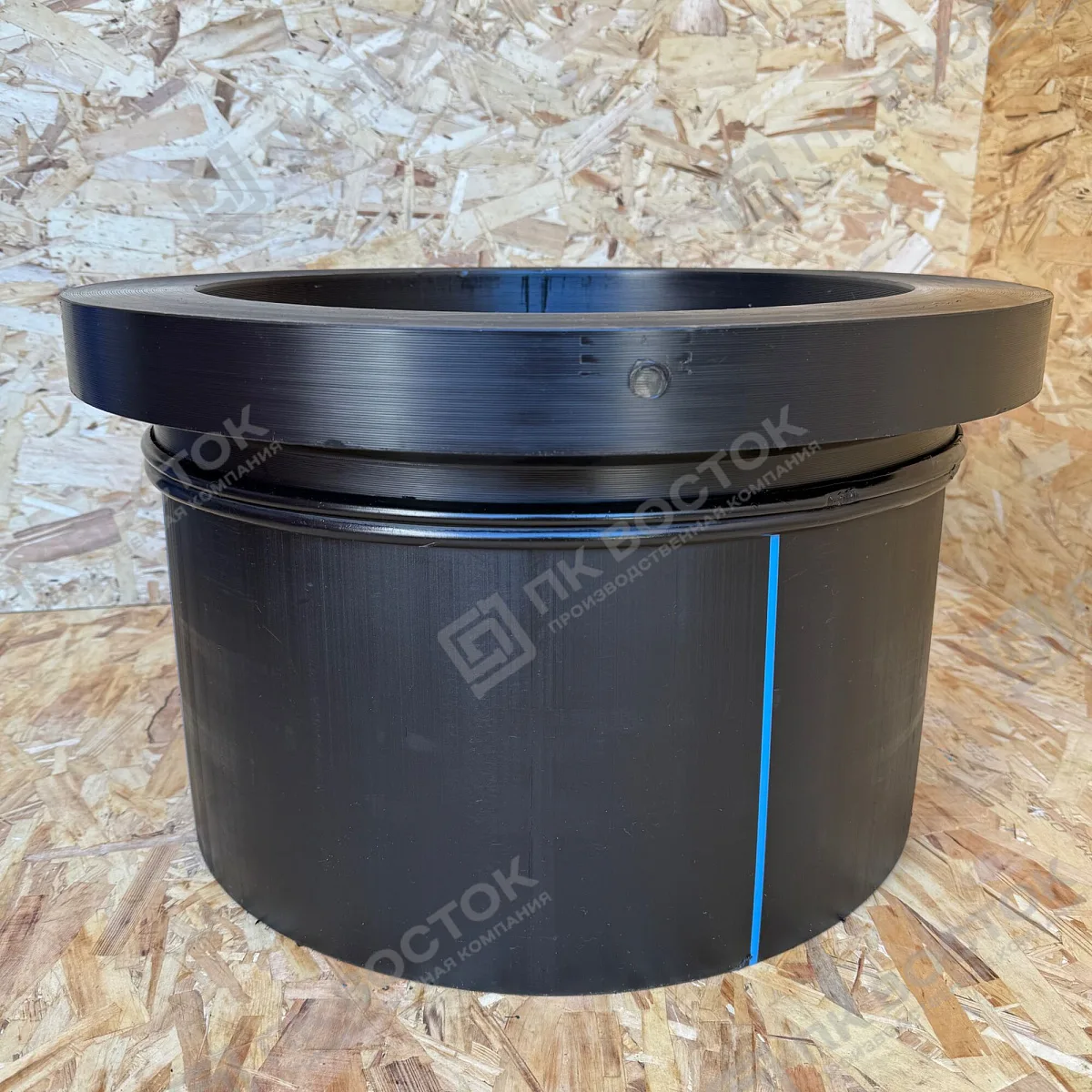

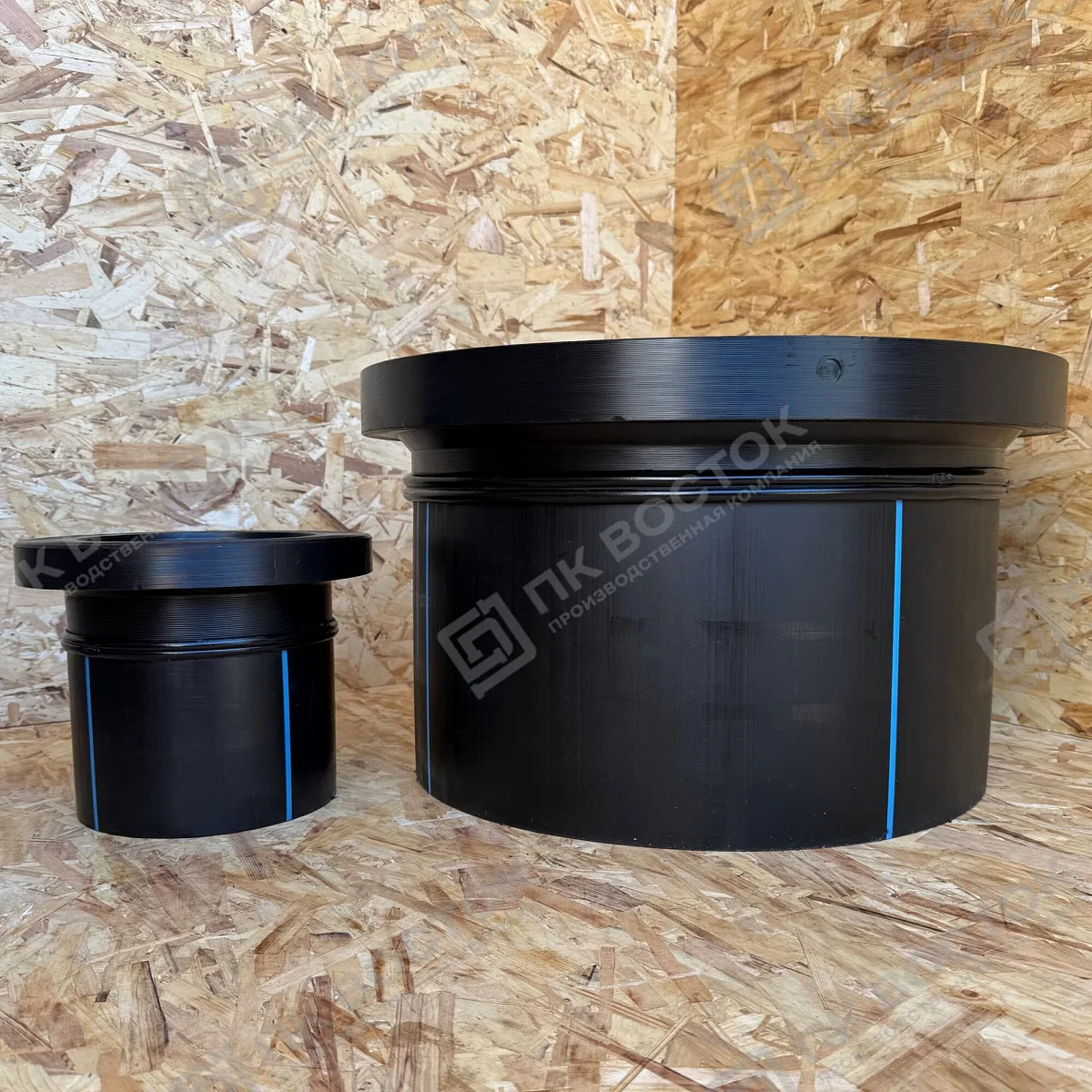

Втулка под фланец сварная удлиненная 200 мм SDR11 ПЭ100
Сварная удлиненная втулка (бурт под фланец) из полиэтилена ПЭ100 предназначена для формирования разборных фланцевых соединений в трубопроводах. Изделие используется при подключении ПНД труб к запорной арматуре, насосному оборудованию, стальным трубам и другим элементам с фланцевым присоединением.
Втулка обеспечивает герметичное и надежное соединение, при этом позволяет при необходимости выполнять демонтаж и обслуживание узла. В зависимости от SDR может применяться в системах водоснабжения, канализации, промышленной и сельскохозяйственной инфраструктуре. Не используется в газовых сетях.
Конструкция и особенности
- Материал: полиэтилен ПЭ100
- Диаметр: 200 мм
- SDR: 11
- Максимальное рабочее давление: до 16 бар (вода)
- Цвет: черный с синей полосой
- Формированный бурт для установки прижимного фланца
- Гладкий конец для стыковой или муфтовой сварки
Способ изготовления сварных втулок
Сварные втулки изготавливаются из отрезков ПНД трубы, произведенной по ГОСТ 18599. Производственный процесс включает несколько этапов:
- Подбор заготовки трубы необходимого диаметра и SDR
- Механическая обработка одного конца на токарном станке с формированием бурта
- Контроль геометрии и размеров изделия
- Маркировка готовой продукции
Такая технология позволяет получать изделия с точными параметрами и адаптировать их под конкретные условия эксплуатации.
Преимущества сварных втулок перед литыми
- Возможность изготовления больших (нестандартных) размеров и длины
- Гибкость выбора SDR под конкретные нагрузки
- Более доступная стоимость
- Высокая прочность за счет использования трубной заготовки
Преимущества удлиненной втулки перед короткой
- Увеличенная площадь сварного соединения
- Возможность присоединения как стыковой, так и муфтовой сваркой
- Глубокая посадка трубы при сварке
Преимущества изделия
- Долговечность эксплуатации до 50 лет
- Устойчивость к коррозии, химическим средам и УФ-излучению
- Надежное и герметичное фланцевое соединение
- Удобство монтажа и демонтажа
Монтаж
Втулка приваривается к трубе методом стыковой или муфтовой сварки. После этого на бурт устанавливается металлический прижимной фланец, между фланцами укладывается прокладка, затем соединение стягивается болтами. После сборки выполняется проверка герметичности.
Стандарты
Изделие изготавливается в соответствии с ТУ 22.21.29-002-03448534-2022 и соответствует требованиям к полиэтиленовым трубопроводным системам.
*Изображения представленного товара могут незначительно отличаться от оригинала продукции.
